Kunci Jawaban IPA Kelas 10 Halaman 10 - 11: Bagaimanan Cara Menggunakan Mikrometer Sekrup?

TRIBUNNEWSMAKER.COM - Kunci jawaban IPA kelas 10 halaman 10 dan 11 Kurikulum Merdeka: Bagaimanan Cara Menggunakan Mikrometer Sekrup?

Dalam pembahasan yang ada di kunci jawaban IPA Kelas 10 Kurikulum Merdeka Bab 1 halaman 10-11 Aktivitas 1.3 B. Mikrometer Sekrup.

Perlu diketahui sebelum melihat kunci jawaban IPA Kelas 10 Kurikulum Merdeka Bab 1 halaman 10-11, siswa dapat terlebih dahulu mengerjakan soalnya sendiri. Kunci jawaban hanya sebagai referensi atau panduan siswa dalam belajar.

Aktivitas 1.3

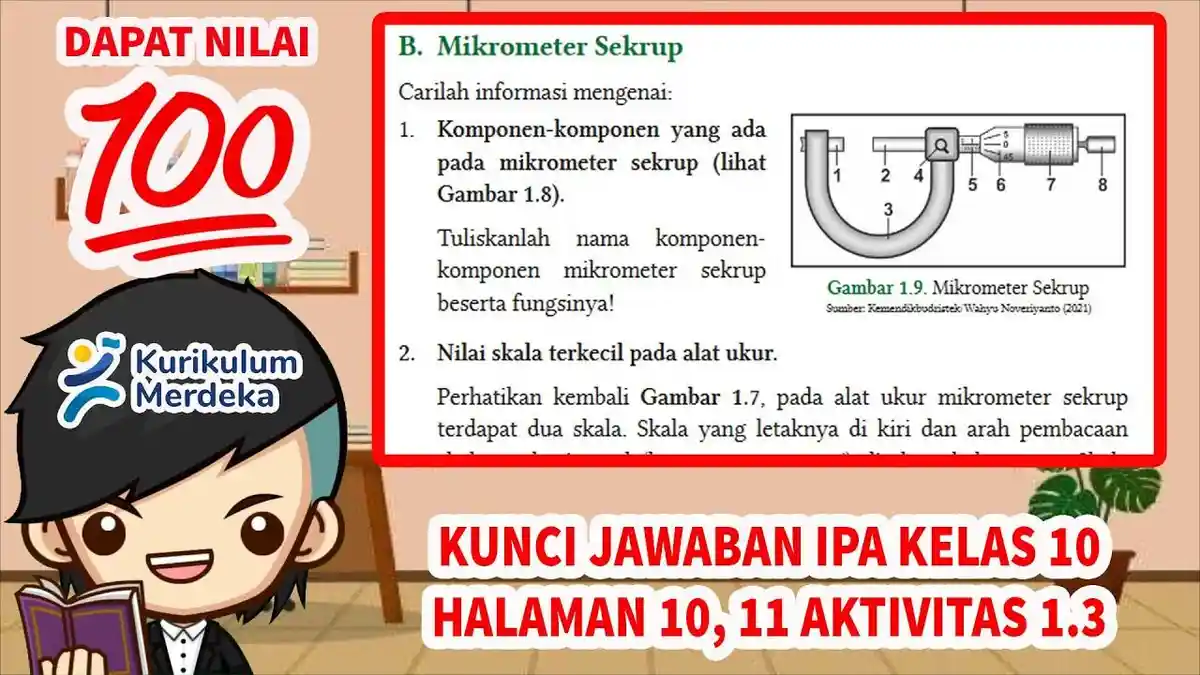

B. Mikrometer Sekrup

Jawaban

1. (1) Landasan (Anvil) – sebagai penahan benda.

(2) Poros (Spindle) – menjepit benda yang diukur.

(3) Bingkai (Frame) – penghubung landasan dengan komponen lainnya.

(4) Kunci (Lock) – mengunci poros agar tidak bergeser.

(5) Selubung dalam (Sleeve) – lintasan selubung luar dan tempat skala utama, dan skala utama – mengukur skala utama.

(6) Skala nonius - mengukur skala nonius.

(7) Selubung luar (Thimble) – tempat skala nonius yang dapat berputar dan bergeser.

(8) Roda bergerigi (Ratchet) – membatasi pergeseran poros (spindle) berlebih terhadap benda.

2. NST skala utama 0,5 mm, NST skala nonius 0,01 mm.
