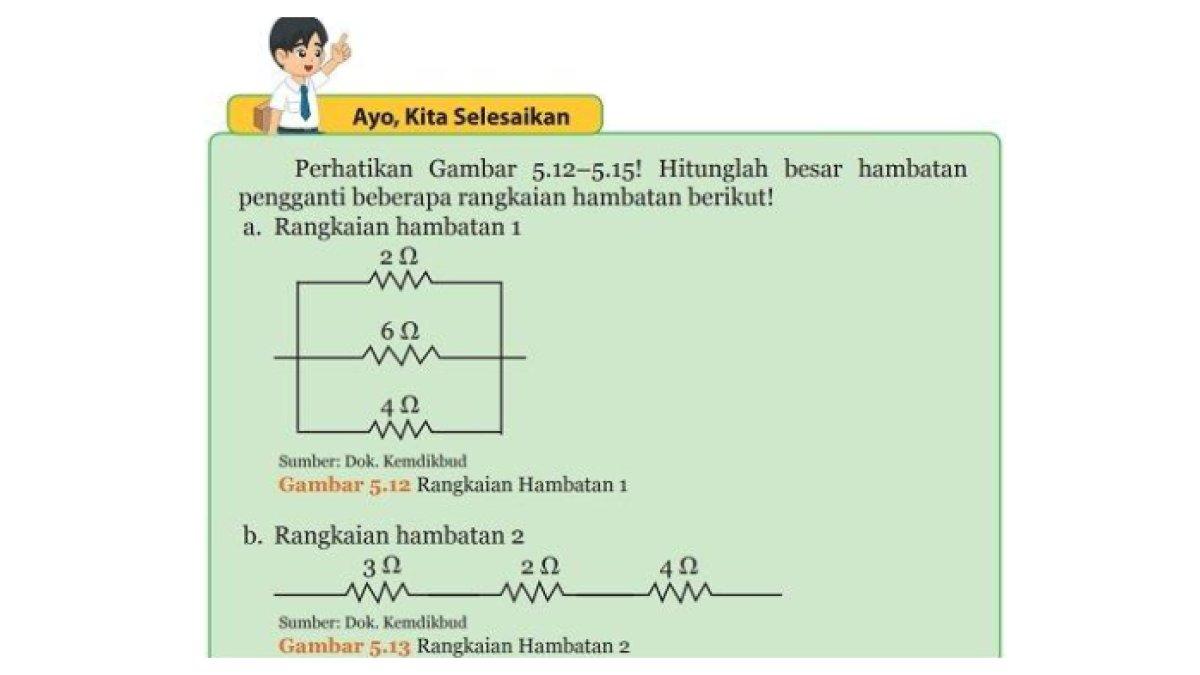

Hitunglah besar hambatan pengganti beberapa rangkaian hambatan berikut!

a. Rangkaian hambatan 1

Dimisalkan:
R1 = 2 Ω
R2 = 6 Ω
R3 = 4 Ω

Ditanya besar hambatan pengganti?

Pembahasan:
Rangkaian pada soal a merupakan rangkaian paralel, maka hambatan penggantinya adalah Rp.

1/Rp = 1/R1 + 1/R2 + 1/R3
1/Rp = 1/2 + 1/6 + 1/4
1/Rp = 6/12 + 2/12 + 3/12
1/Rp = 11/12
Rp = 12/11 Ω

Jadi besar hambatan pengganti pada gambar 5.12 adalah 12/11 Ω

Baca juga: Bocoran! Kunci Jawaban IPA Kelas 9 SMP Halaman 36, Efisiensi Transformator

b. Rangkaian hambatan 2

Dimisalkan:
R1 = 3 Ω
R2 = 2 Ω
R3 = 4 Ω

Ditanya besar hambatan pengganti?

Pembahasan:
Rangkaian pada soal b merupakan rangkaian seri, maka hambatan penggantinya adalah Rs.

Rs = R1 + R2 + R3
Rs = 3 + 2 + 4
Rs = 9 Ω
