Soal & Kunci Jawaban lPA Kelas 10 SMA Halaman 8 Aktivitas 1.3 : Jangka Sorong dan Mikrometer Sekru

TRIBUNNEWSMAKER.COM - Berikut ini ialah artikel soal dan kunci jawaban Ilmu Pengetahuan Alam (IPA) kelas 10 Sekolah Menengah Atas (SMA) halaman 8.

Artikel ini hanya sebagai referensi atau panduan siswa dalam belajar, alangkah baiknya sebelum melihat kunci jawaban siswa terlebih dahulu mengerjakan soal sendiri.

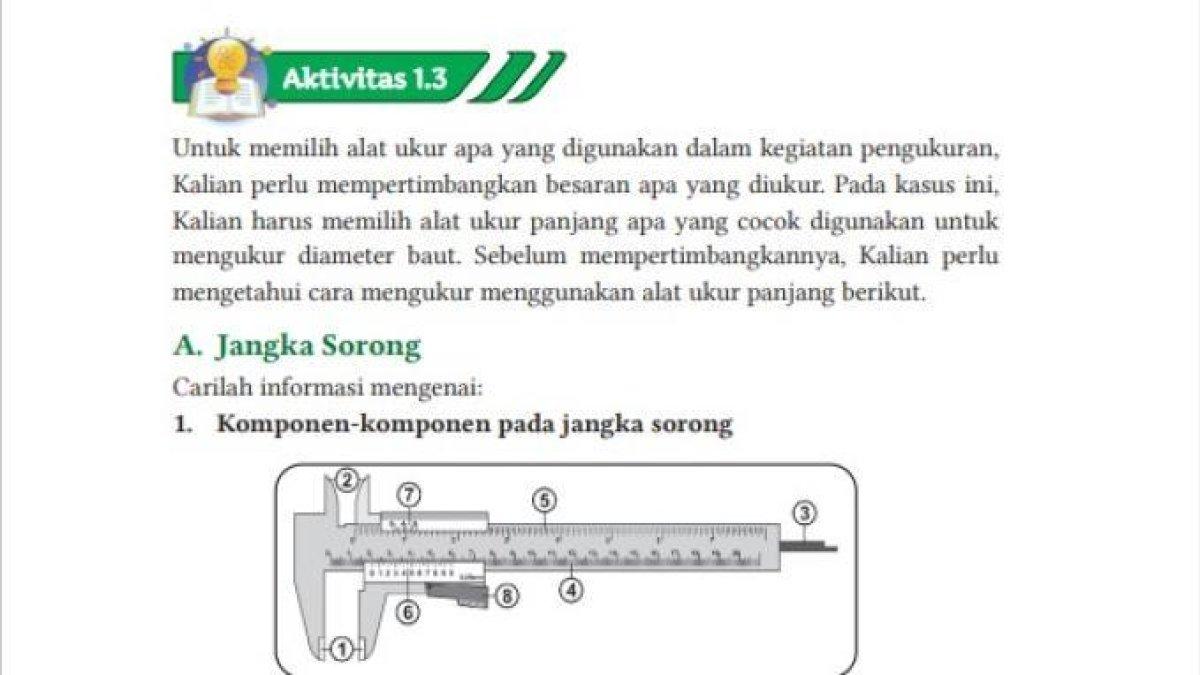

Aktivitas 1.3
Soal

A. Jangka sorong

1. Komponen-komponen pada jangka sorong.
2. Nilai skala terkecil pada alat ukur.
3. Nilai ketidakpastian untuk sekali pengukuran.
4. Cara mengukur menggunakan jangka sorong.
5. Membaca pengukuran
6. Menuliskan hasil pengukuran

B. Mikrometer sekrup

1. Komponen-komponen yang ada pada mikrometer sekrup
2. Nilai skala terkecil pada alat ukur
3. Nilai ketidakpastian untuk sekali pengukuran
4. Cara mengukur menggunakan mikrometer sekrup
5. Membaca pengukuran
6. Menuliskan hasil pengukuran

Jawaban

A. Jangka sorong

1. - Rahang dalam: mengukur tebal dan diameter luar benda.
- Rahang luar: mengukur diameter dalam benda.
- Pengukur kedalaman (Depth probe): mengukur kedalaman benda.
- Skala utama cm: mengukur skala utama (satuan cm).
- Skala utama inci: mengukur skala utama (satuan inci).
- Skala nonius inci: mengukur skala nonius (satuan inci).
- Skala onius 0,1 mm: mengukur skala nonius (satuan inci).
- Pengunci: mengunci alat ukur.

2. NST skala utama 0,1 mm, NST skala nonius 0,01 cm.

3. 0,01 cm.

4. Cara menggunakan jangka sorong
- Menjepit benda diantara rahang tetap dan geser.
- Mengunci hasil pengukuran.
- Menetapkan nol skala nonius sebagai acuan pengukurannya.
- Lihat satu ukuran skala utama yang berada tepat pada nol skala nonius, hasil pembacaan merupakan nilai skala utama.
- skala nonius yang berimpit/segaris dengan skala utama merupakan nilai skala nonius.
- menjumlahkan nilai skala utama dengan 0,01 × nilai skala nonius.

5. SU = 2,00 cm, SN = 1 × 0,01 = 0,01 cm, HP = 2,01 cm.

6. Hasil pengukuran = ( 7,25 ± 0,01 ) cm
