Kunci Jawaban IPA Kelas 9 SMP Halaman 241 242 243 244: Penggunaan Energi dan Rangkaian Listrik

6. Tiga lampu identik dihubungkan dengan sebuah baterai seperti terlihat pada gambar berikut! Arah panah menunjukkan arah aliran arus listrik. Pernyataan berikut yang benar adalah …
A. Arus pada lampu 2 sama dengan arus pada lampu 3.
B. Arus pada lampu 2 sama dengan arus pada lampu 1.
C. Arus pada lampu 1 lebih besar daripada arus pada lampu 2.
D.Arus pada lampu 1 lebih besar daripada arus pada lampu 3.

Jawaban: B

Kunci Jawaban IPA Kelas 9 SMP Halaman 243

7. Beberapa peserta didik menggunakan amperemeter (A) untuk mengukur arus pada sirkuit dengan tegangan yang berbeda-beda.
Tabel di bawah ini menunjukkan hasil pengukuran beberapa peserta didik tersebut. Lengkapilah tabel berikut ini!
A. 5 volt
B. 6 volt
C. 7 volt
D. 8 volt

Jawaban: D

8. Salah satu keuntungan energi matahari adalah ….
A. tidak menghasilkan polusi
B. tidak dapat diperbaharui
C. efisien di beberapa iklim
D. tersedia sepanjang waktu

Jawaban: A

9. Berikut yang bukan bahan bakar fosil adalah ….
A. batu bara
B. matahari
C. gas alam
D. minyak bumi

Jawaban: B

Kunci Jawaban IPA Kelas 9 SMP Halaman 244

10. Salah satu upaya penghematan energi listrik adalah ….
A. menggunakan oven listrik untuk memanaskan makanan
B. menggunakan lampu bohlam dengan daya yang besar agar terang
C. seluruh instalasi listrik di rumah menggunakan rangkaian paralel
D. membiarkan kabel terhubung dengan stop kontak meskipun tidak menggunakan peralatan listrik

Jawaban: C.

Di halaman 244 dan 245, siswa diminta untuk menjawab soal Uji Kompetensi uraian.

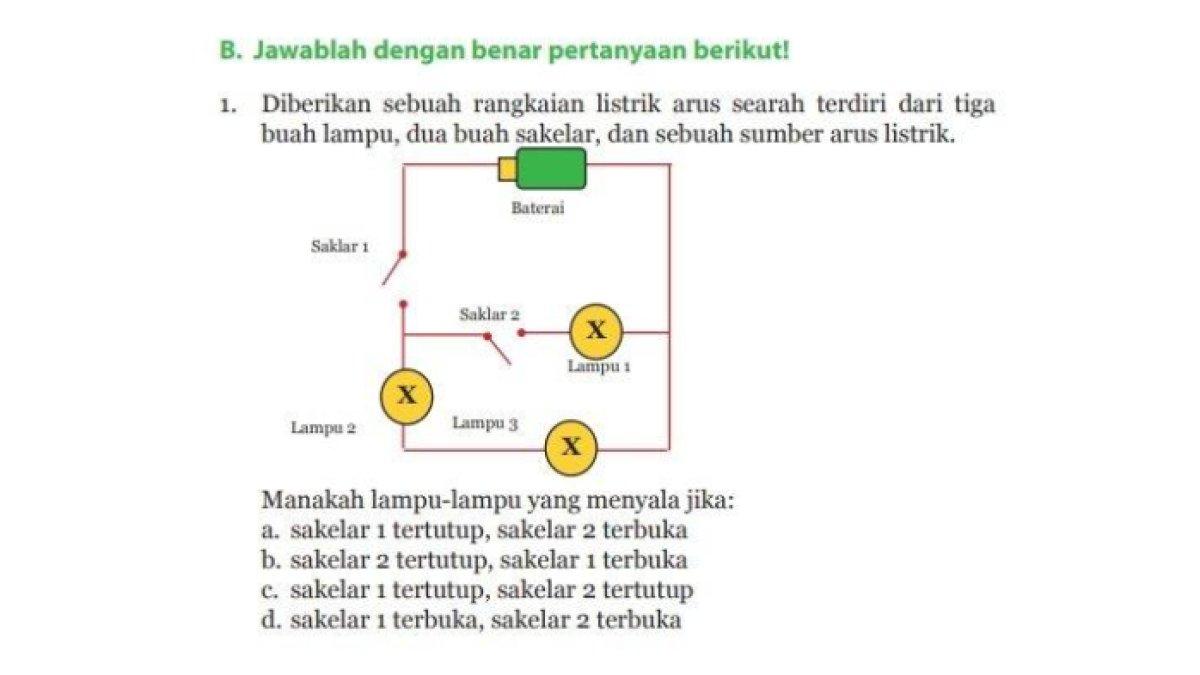

B. Jawablah dengan benar pertanyaan berikut!

1. Diberikan sebuah rangkaian listrik arus searah terdiri dari tiga buah lampu, dua buah sakelar, dan sebuah sumber arus listrik.
Manakah lampu-lampu yang menyala jika:
